HX-1151LT法兰液位变

所属分类：液位变送器
浏览次数：1117次
发布日期：2012/8/22 9:08:38

我要询价

产品概述

用于测量含有固体和沉淀性液体的液位和密度，然后转变成4～20mA DC信号输出。HX-1151LT可与HART手操器相互通讯，通过它们进行设定、监控等。

1. 性能规格
（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）
1.1.1. 数字、智能
±0.1%校验量程
1.1.2. 模拟、线性
±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能：6个月，±0.1%URL
1.2.2. 模拟、线性：6个月，±0.2%URL
1.3. 环境温度影响
1.3.1.数字、智能：
零点误差：±0.2%URL/56℃
总体误差：±（0.2%URL+0.18%校验量程）/56℃
1.3.2.模拟、线性
零点误差：±0.5%URL/56℃
总体误差：±（0.5%URL+0.5%校验量程）/56℃
1.4. 振动影响
在任意轴向上，200Hz下振动影响为±0.05%URL/g
1.5. 电源影响
小于±0.005%输出量程/伏特。
1.6. 负载影响
没有负载影响，除非电源电压有变化。
1.7. 电磁干扰/射频干扰（EMI/RFI影响）
由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
1.8. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格
2.1. 测量范围：差压：0-6.2-690KPa
静压：2.5MPa
2.2. 零点与量程
2.2.1. 数字、智能
可用本机量程和零点按钮调整，或用HART手操器远程调整
2.2.2. 模拟、线性
量程和零点连续可调
2.3. 零点正、负迁移
零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
2.4. 输出
数字、智能：
4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
模拟、线性：
4～20mA DC,与过程压力成线性。
2.5. 阻尼时间常数
数字、智能:时间常数可调，以0.1秒递增，由最小至16.0秒。
模拟、线性:时间常数可调，由最小至1.67秒。对平膜片式，时间常数由0.4至2.2秒连续可调。

■选型方式

HX-1151LT	法兰式液位变送器
	代码	量程范围KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
		代码	输出
		E	4-20mA
		S	智能式
			代码	公称直径尺寸（mm）			插入筒长度（mm）		高压侧隔膜片材料
			A0	（3〞）80			平		316LSST
			A2	（3〞）80			50		316LSST
			A4	（3〞）80			100		316LSST
			A6	（3〞）80			150		316LSST
			B0	（4〞）100			平		316LSST
			B2	（4〞）100			50		316LSST
			B4	（4〞）100			100		316LSST
			B6	（4〞）100			150		316LSST
			C0	（3〞）80			平		哈氏C-276
			C2	（3〞）80			50		哈氏C-276
			C4	（3〞）80			100		哈氏C-276
			C6	（3〞）80			150		哈氏C-276
			D0	（4〞）100			平		哈氏C-276
			D2	（4〞）100			50		哈氏C-276
			D4	（4〞）100			100		哈氏C-276
			D6	（4〞）100			150		哈氏C-276
			E0	（3〞）80			平		钽
			F0	（4〞）100			平		钽
				代码	安装法兰
				A	3〞150lb
				B	4〞150lb
				C	3〞300lb
				D	4〞300lb
					代码	结构材料
						法兰和接头	排气/排液阀	隔离膜片		灌充液体
					22	316不锈钢	316不锈钢	316不锈钢		硅油
					23	316不锈钢	316不锈钢	哈氏合金C
					24	316不锈钢	316不锈钢	蒙乃尔
					25	316不锈钢	316不锈钢	钽
					33	哈氏合金C	哈氏合金C	哈氏合金C
					35	哈氏合金C	哈氏合金C	钽
						代码	选项
						M1	0-100%线性指示表
						M3	3位半LCD显示表
						M4	智能表显示
						B1	管装弯支架
						B2	板装弯支架
						B3	管装平支架
						D1	侧面泄放阀在压力室上部
						D2	侧面泄放阀在压力室下部
						不注	1/2NPT锥管螺纹接头
						C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头
						d	隔爆型dⅡBT4
						i	本安型iaⅡCT6

法兰安装

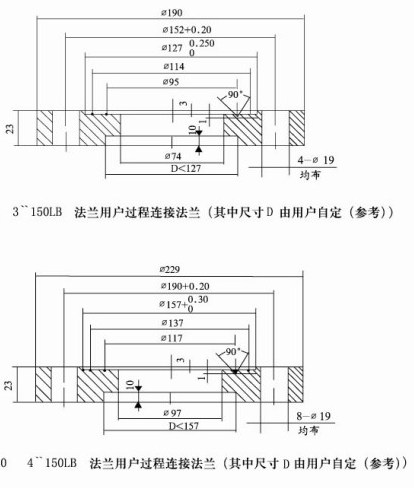

安装法兰标准按ANSI有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料316L供货。

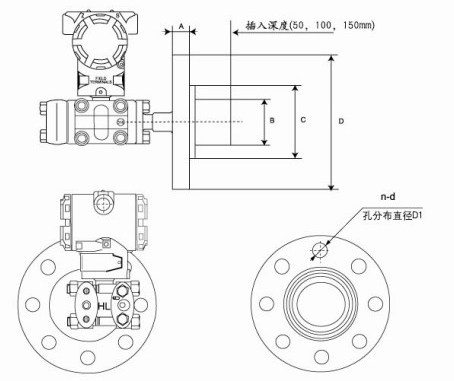

法兰式压力变送器外型尺寸

法兰尺寸						螺栓孔
尺寸	规格	直径	A	B	C	数目n	直径d	分布直径d1
3"	1501b	190	30	66	127	4	19	152
4"	1501b	228	30	89	157	8	19	190
3"	3001b	210	35	66	127	8	22	168
4"	3001b	254	38	89	157	8	22	200
